固态硬盘断电保护解决方案

异常掉电所面临的挑战:

在计算机使用过程中，如果遭遇异常掉电，通常固态硬盘会面临三大问题：

• 1、映射表来不及更新和保存，导致映射表丢失，而一般固态硬盘厂商并不会提供任何可供用户恢复映射表的工具，因此，一但映射表丢失，就会出现固态硬盘无法被系统识别，只能通过返厂维修，而一般返厂后是通过重新开卡量产的方式进行维修，这样会导致用户数据全部丢失。
• 2、固态硬盘一般采用SDRAM或者DDR做缓存，DDR属易失性存储介质，一旦断电，DDR中的所有数据全部丢失，Host端所发出的写指令因为已经将数据写入固态硬盘DDR，固态硬盘返回完成写入的指令，DDR和Nand Flash因为写入速度有很大差异，如果DDR中数据尚未完全写入Nand Flash，异常断电会导致尚未写入Nand Flash的数据丢失。
• 3、异常断电会导致新增“坏块”增加，固态硬盘主控ECC校验每次对256字节的数据进行操作，包含列校验和行校验，对每个待校验的Bit位求异或，若结果为0，则表明含有偶数个1；若结果为1，则表明含有奇数个1，由于ECC无法对超过一个以上的bit进行纠正，因此当遭遇异常断电时会出现超过一个bit以上数据的错误，主控会误判“坏块”，常用的硬盘软件通常可以在异常断电后查询到新增“坏块”突然增加。

AXD安信达的解决方案:

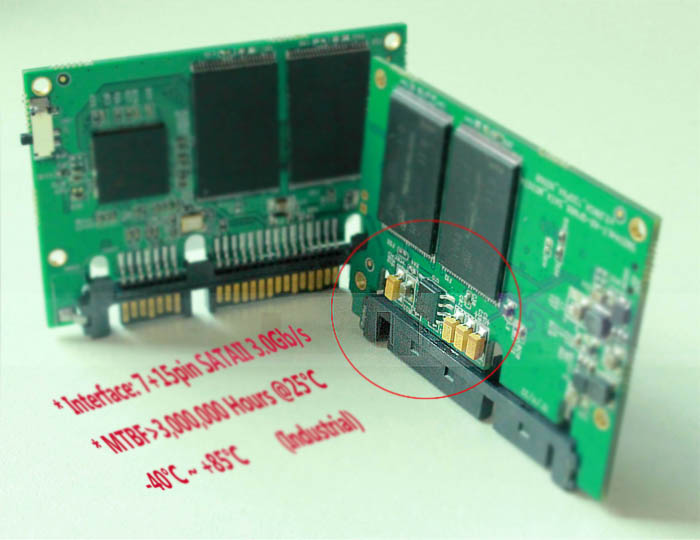

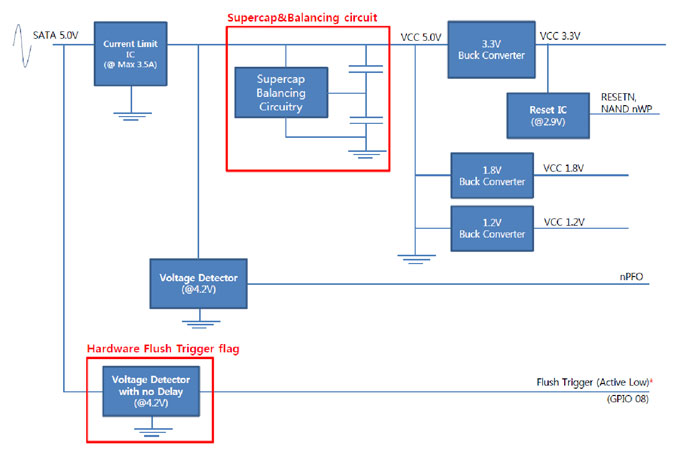

 异常掉电数据包括原理，超级电容（或者钽电容）通过正常电源充电，在超级电容（或者钽电容）输入端及SATA电源输入端分别对输入电源进行侦测，侦测电路连接到对应的GPIO口。 电源发生掉电/突然断电瞬间，由GPIO反馈到Firmware：端口5V断电后，反馈给HOST，不再接收还未传输到SSD的数据；限流电路端（防止瞬间输入电流过大击穿硬件的保护电路）的侦测电路反馈到主控，切换电源输入，转由超级电容（或者钽电容）供应，满足断电后更新映射表及缓存内数据写入所需的电力。

验证方法:

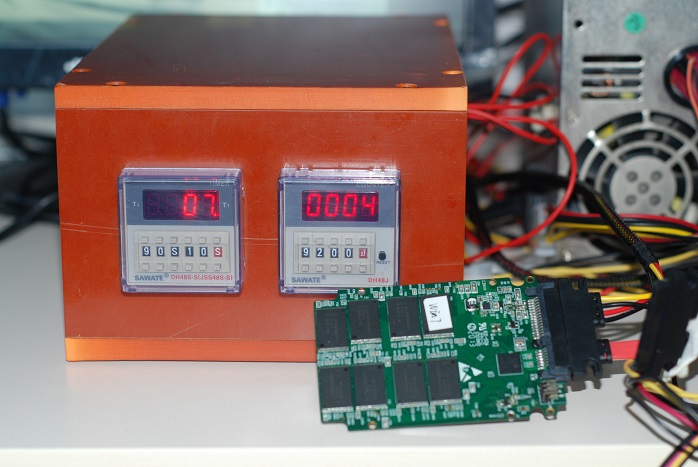

通过AXD“异常断电测试仪”进行正常读状态的异常断电、正常写状态的异常断电、正常关机状态的异常断电、正常启动状态的异常断电、正常重启的异常断电，以及非规律性异常断电的3000次循环测试。
