AXD/安信达 SATA DOM（模块磁盘）在Supermicro服务器的应用

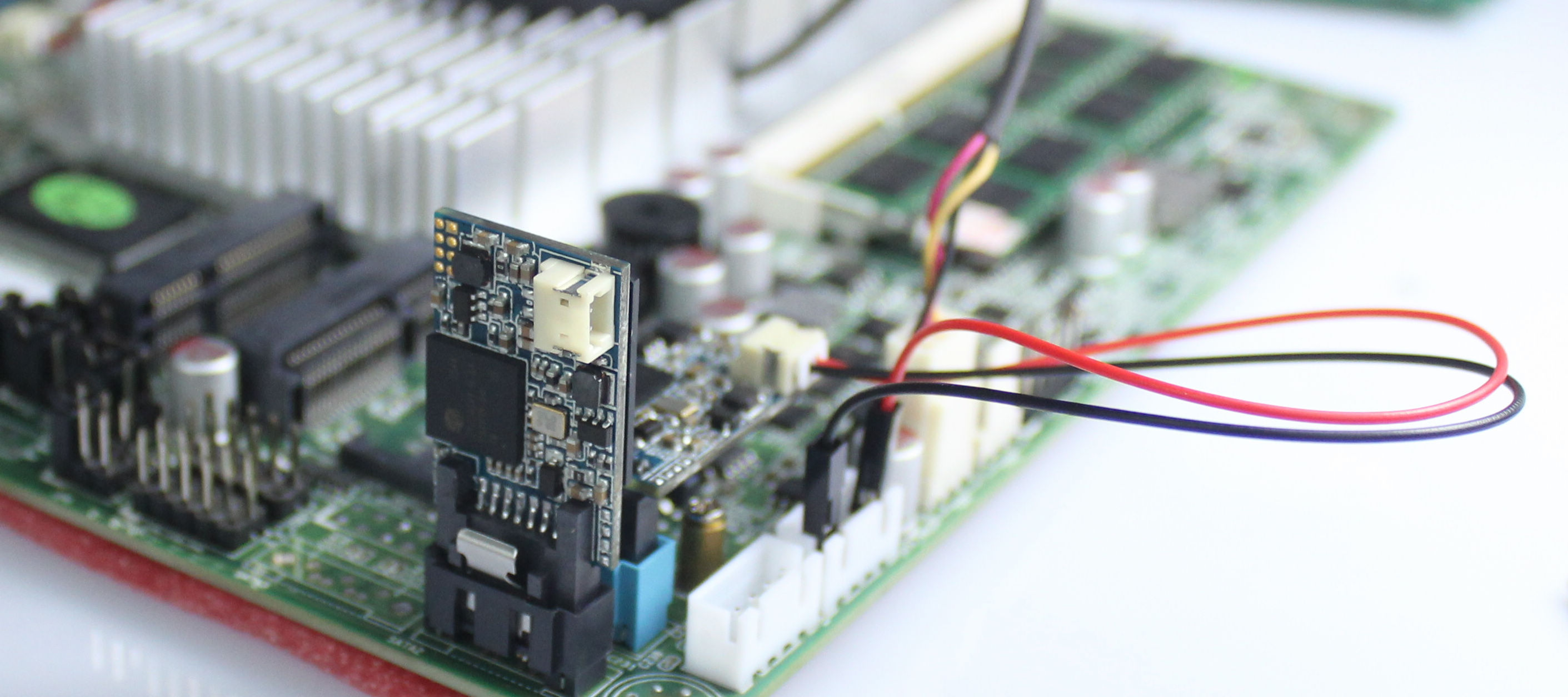

AXD/安信达 SATA DOM（SATA模块磁盘）在Supermicro服务器的应用，AXD-SAU-XXMS6系列SATADOM是一个小SATA3（6Gb /秒）闪存模块（固态硬盘）设计7-PINSATA接口方便地插入到服务器主板的SATA接口，提供模拟硬盘驱动器的高性能固态存储容量器（HDD）。AXD SATA DOM是电子结构部件极其可靠，并且在大小与性能大大提高，延迟和功耗更小，重量更轻（每个SATA DOM 1W-2W与6W-7W一个HDD）。

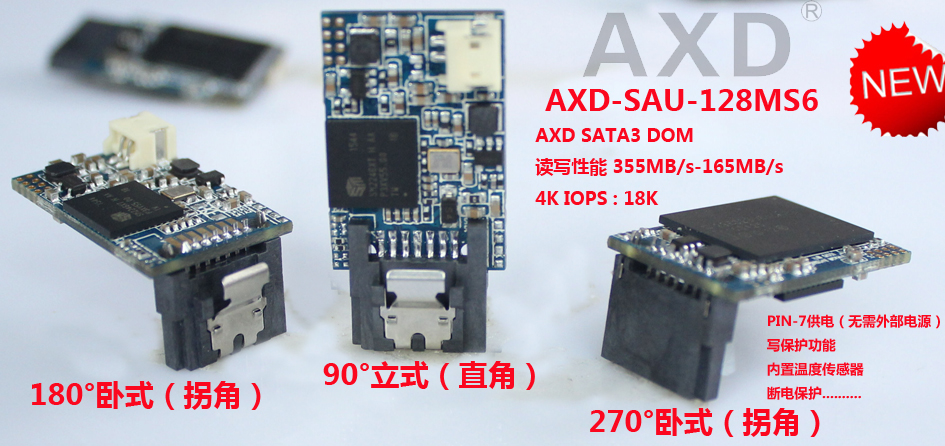

AXD-SAU-XXMS6 SATA DOM电子硬盘是市场上最小的固态硬盘之一，设计有90°立式（直角） 180°卧式（拐角） 反置270°卧式拐角  等三个不同方向的设计，尺寸分别为（90°  35mm*18mm*5mm),(180°  26mm*18mm*12mm),(270° 24mm*18mm*12mm，几乎适用于任何SATA类型主板结构。是专门为服务器设计的。通过使用AXD-SAU Server SATA DOM作为引导驱动器（核心系统盘），支持热插拔的数据存储空间兼容的服务器级的标准， 采用高性能的SM2246 SATAIII控制，搭载企业级的NAND FLASH，读写性能可达355MB/s-160MB/s，4K IOPS可达16000，设计有工业标准的SATA Revision3.1规范和支持工业标准ATA/ ATAPI-8和ACS-2指令。
性能2倍于其他同类产品。由于其优化的设计为做其他SATA DOM产品在市场上，从而提高性能和可靠性的不需要一个5V的电源线。但是，它仍然是需要这个5V电源线服务器主板向后兼容。 AXD-SAU-XXMS6系列SATADOM提供16GB，32GB，64GB和128GB的容量，并支持所有超微SuperServer服务器产品和和其他浪潮等服务器设备。
AXD SATA DOM专为用作引导驱动器，备份恢复设备，许可证驱动器，操作系统安装装置（更换CD / DVD-ROM的），嵌入式系统存储元件，或在一个瘦客户端，由于其体积小，功率要求。AXD SATA DOM可以作为一个整体核心系统来创建更多的客户价值。

AXD SATA DOM优点
Performance优势：高达2-3倍比竞争产品快
尺寸设计： 超小体积占用
Power（功耗非常小）：只有1〜2W每个模块比。
容量：16GB，32GB，64GB，和128GB
 支持6Gb / s的SATA的接口速率（向下兼容
到了1.5Gb/ s和3Gb /秒）
SATA设备睡眠（DEVSLP）
数据集管理命令（TRIM）
Self-Monitoring, Analysis, and Reporting Technology
(S.M.A.R.T.)
32位RISC CPU
高效率的64位的系统总线
自动睡眠和唤醒机制，以节省电力
内置的断电保护电压检测器
内置上电复位和电压调节器
内置温度传感器，用于SSD的温度检测
可升级的固件
并引导与所有操作系统兼容
更好的可靠性和MTBF，可达300万小时
小尺寸的刀片或1U服务器
高性价比的存储解决方案
SATA引脚7 VCC，以提高可靠性和节省空间
定制的IPMI
意外断电保护，
AXD安信达多做优秀技术，能够确保设备在苛刻环境 运行提高可靠性和高性能
（如应用领域：服务器,网络计算机、通讯设备、网络路由器设备、POS机、嵌入式设备、自动化设备、工业电脑领域、
军工/航天设施、医疗设备等设备广泛应用），全产品经过严谨测试，符合工业计算机对于功能质量
与稳定度的需求。是AXD（安信达）专利产品。
  容量：8GB 16GB 32GB 64GB 128GB

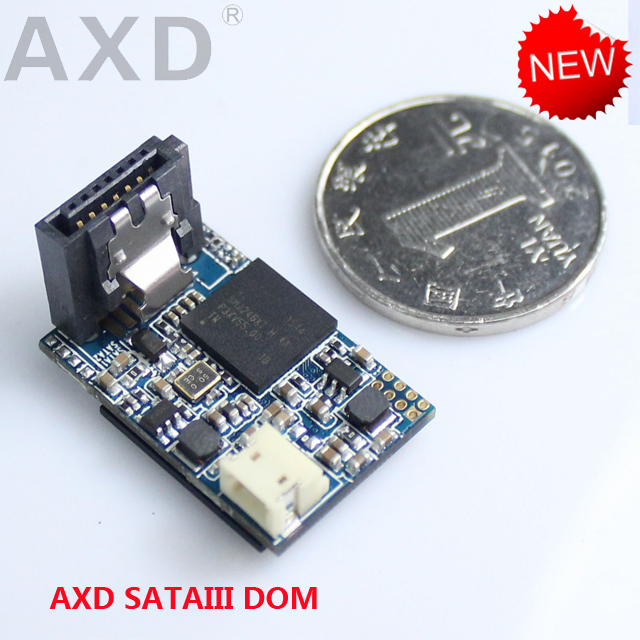

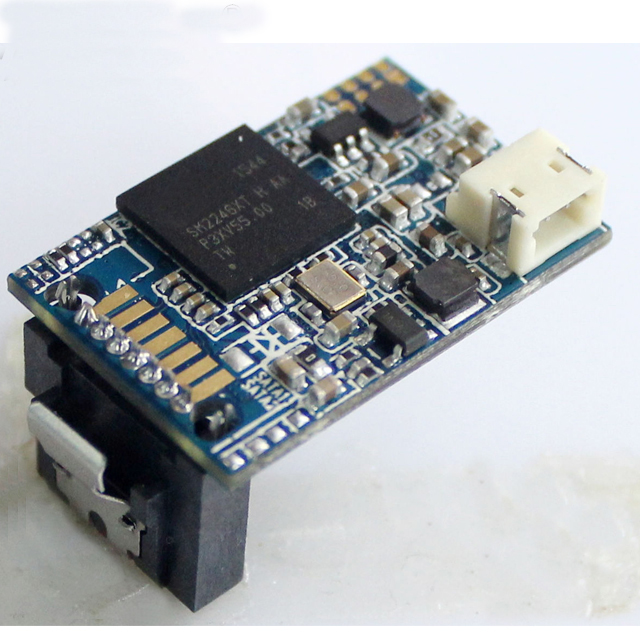

示意图：

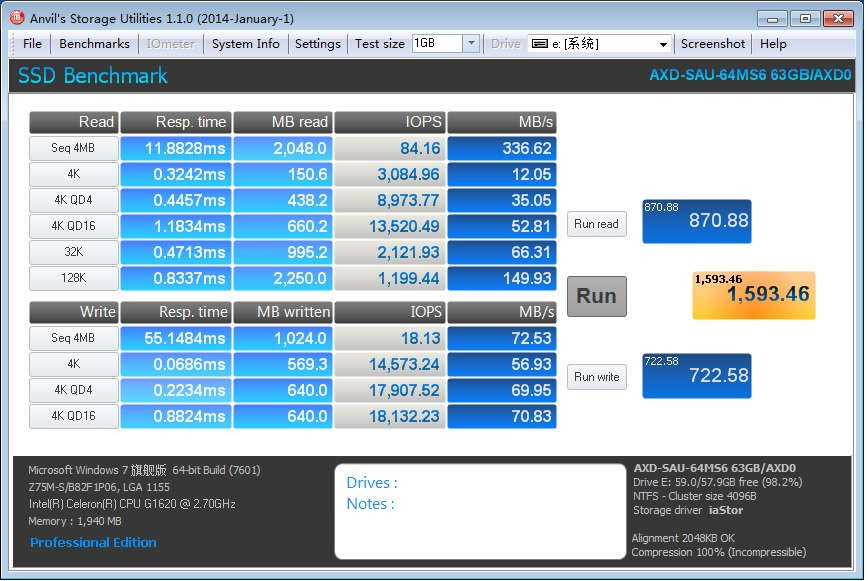

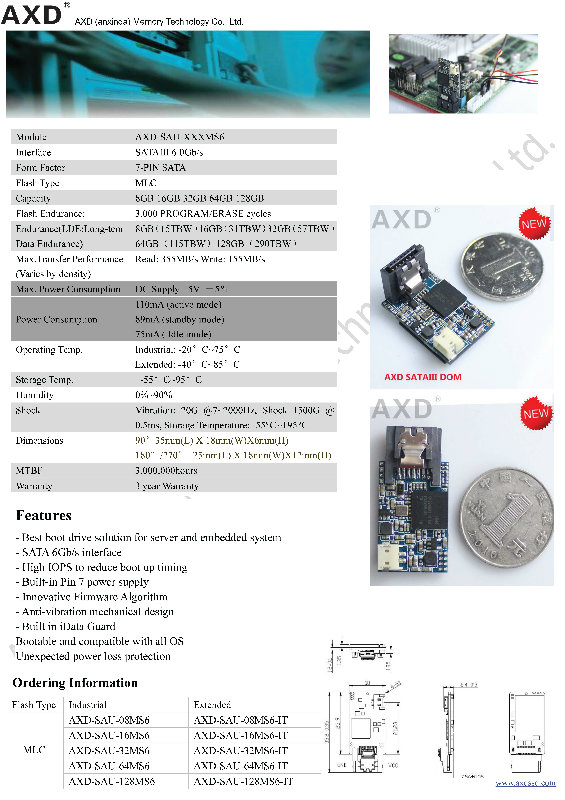

性能参数：
