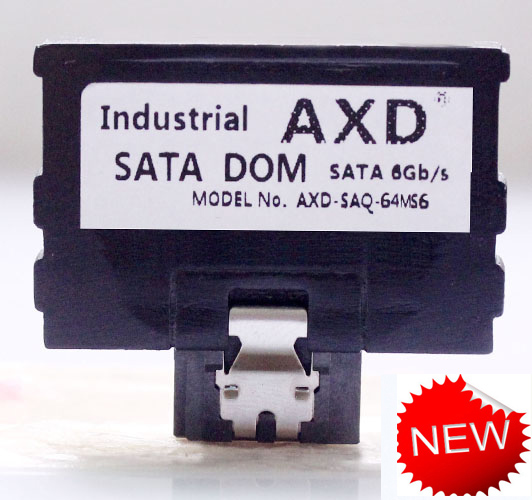

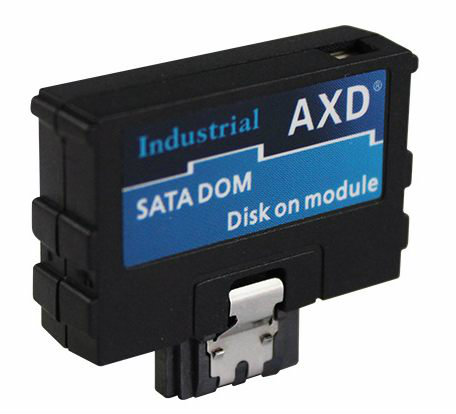

AXD SATA DOM在华为RH2288H V3 服务器应用和安装方式
安装SATADOM
操作场景
本任务指导现场维护工程师在更换故障的SATADOM时安装SATADOM。
必备事项
前提条件
- 安装SATADOM前，必须将设备安全下电。具体下电操作请参见
- 安装SATADOM前，必须拆卸机箱盖。具体操作方法请参见 。
数据
- 明确待安装SATADOM所在RH2288H V3中的位置。
- 明确RH2288H V3所在的机柜号、机箱号。
工具
- 防静电手套
- 包装材料（例如防静电包装袋
操作步骤
- 将备用SATADOM从防静电包装袋中取出。
- 确定SATADOM在RH2288H V3中的位置，如所示。
图7-100 SATADOM的位置
- 沿垂直向下方向，将SATADOM插入主板上的连接器，如图7-101所示。
图7-101 安装SATADOM
验证方法
- 启动服务器，当出现BIOS启动界面时，请按“Delete”直到进入BIOS Setup Utility程序。
- 在启动过程出现输入密码对话框，输入BIOS密码后进入BIOS设置界面。
说明：
美式或法式键盘的BIOS默认密码为“Huawei12#$”，英式键盘的BIOS默认密码为“Huawei12£$”。 - 选择“Advanced > PCH SATA Configuration”，按“Enter”。
查询对应部件的信息，验证是否更换成功。
SATA DOM1和SATA DOM2分别对应“Serial ATA Port 4”和“Serial ATA Port 5”。
